Περιγραφή του προϊόντος:

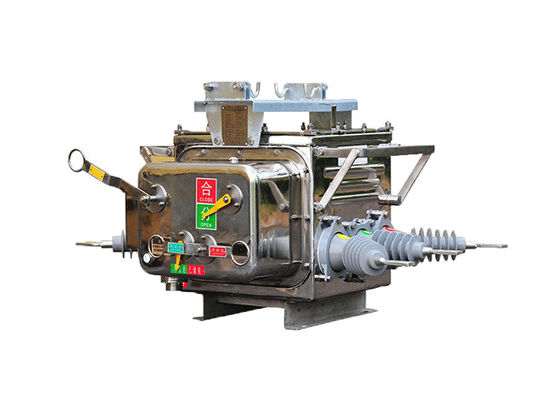

Ο διακόπτης κενού ZW20-12 ((F) είναι κατάλληλος για γραμμές διανομής 10kV με τριφασικό AC 50Hz.

Αποτελείται από τον εξωτερικό διακόπτη κενού υψηλής τάσης ZW20-12, τον ελεγκτή διαχωρισμού, τον φορητό υπολογιστή PDA και άλλα εξαρτήματα.Οι ηλεκτρικές συνδέσεις γίνονται μέσω πλέκων αεροσκαφών και εξωτερικών σφραγισμένων καλωδίων ελέγχου.

Έχει λειτουργίες ανίχνευσης σφαλμάτων, ελέγχου προστασίας και επικοινωνίας.Μπορεί αυτόματα να διαχωρίσει το τμήμα σφάλματος και να αποκαταστήσει την ισχύ στο υγιές τμήμα σε πολύ σύντομο χρονικό διάστημα μετά από μια βλάβη που συμβαίνειΕπιτρέπει επίσης την πολυλειτουργική παρακολούθηση, τη διερεύνηση πληροφοριών του εξοπλισμού συστήματος,ηλεκτρονική προβολή των πληροφοριών των χρηστών και της κατάστασης συντήρησης του συστήματος γεωγραφικών πληροφοριών του συστήματος διανομήςΑντιπροσωπεύει ένα προηγμένο στάδιο της αυτοματοποίησης της διανομής με τη βοήθεια υπολογιστή.


Χαρακτηριστικά του ελεγκτή:

1.Μπορεί να εξοπλιστεί με επικοινωνιακή διεπαφή 485/232 ή να επιτύχει παρακολούθηση μεγάλης απόστασης μέσω οπτικών ινών ή ασύρματης επικοινωνίας.όταν ο διακόπτης ξανακλείνεται λόγω μόνιμου ελαττώματος.

2Όταν εμφανίζεται μόνιμη βλάβη, επιταχύνεται αυτόματα.

3.Απομακρυσμένο χειροκίνητο έλεγχο/επανακλεισμός με επιτάχυνση προς εκτόξευση και επανακλεισμός διασύνδεσης: Αφού ο χρήστης επισκευάσει την γραμμή και επαναφέρει την ισχύ, εάν ξεχάσει να αφαιρέσει τον διακόπτη γείωσης,Θα πρέπει να επιταχύνει για να πέσει..

4Ο χρόνος καθυστέρησης για την επανακλείωση μπορεί να ρυθμιστεί και για τις τρεις προσπάθειες.

5Το κύκλωμα εκκίνησης/επανακλεισμού έχει σχεδιαστεί για να αποτρέπει την εσφαλμένη λειτουργία και διαθέτει λειτουργία αντιεπανακλεισμού.

6Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα μέσα και έξω από τη ζώνη.

7Το τηλεχειριστήριο εκκίνησης/επανακλεισμού υιοθετεί σχεδιασμό που αποτρέπει την εσφαλμένη λειτουργία.




Εφαρμογή:

1.Υποσταθμοί διανομής ηλεκτρικής ενέργειας: Ο διακόπτης ZW20 χρησιμοποιείται συνήθως σε υποσταθμούς διανομής ηλεκτρικής ενέργειας, τόσο εσωτερικά όσο και εξωτερικά.και προστασία από σφάλματα στα δίκτυα διανομής.

2Βιομηχανικές εγκαταστάσεις: Ο διακόπτης ZW20 χρησιμοποιείται σε βιομηχανικές εγκαταστάσεις όπου απαιτείται διανομή ισχύος μεσαίας τάσης.όπως κινητήρες, μετασχηματιστές και γεννήτριες.

3Εμπορικά κτίρια: Ο διακόπτης χρησιμοποιείται σε εμπορικά κτίρια, συμπεριλαμβανομένων εμπορικών κέντρων, γραφειακών συγκροτημάτων και νοσοκομείων, για αξιόπιστη και ασφαλή διανομή ενέργειας.Εξασφαλίζει την αποτελεσματική εναλλαγή φορτίου και προστατεύει τα κρίσιμα ηλεκτρικά φορτία.

4Συστήματα ανανεώσιμης ενέργειας: Ο διακόπτης ZW20 είναι κατάλληλος για συστήματα ανανεώσιμης ενέργειας, όπως ηλιακοί σταθμοί και αιολικά πάρκα.Διευκολύνει την εναλλαγή και την προστασία των κυκλωμάτων μέσης τάσης σε αυτά τα συστήματα.

5.Ηλεκτρισμός σιδηροδρόμων: Ο διακόπτης χρησιμοποιείται σε έργα ηλεκτρισμού σιδηροδρόμων για τον έλεγχο και την προστασία της παροχής ενέργειας στα σιδηροδρομικά δίκτυα.Διασφαλίζει την αξιόπιστη και ασφαλή διανομή ενέργειας για τις σιδηροδρομικές λειτουργίες.

6.Εργασίες εξόρυξης: Ο διακόπτης ZW20 χρησιμοποιείται σε εργασίες εξόρυξης για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού και δικτύων διανομής ενέργειας σε υπόγεια και επιφανειακά ορυχεία.

7Κέντρα δεδομένων: Ο διακόπτης χρησιμοποιείται σε κέντρα δεδομένων για να εξασφαλιστεί αξιόπιστη διανομή ενέργειας και προστασία για την κρίσιμη υποδομή πληροφορικής.Επιτρέπει την αποτελεσματική εναλλαγή φορτίου και την προστασία από ηλεκτρικές βλάβες.

8Βιομηχανία πετρελαίου και φυσικού αερίου: Ο διακόπτης ZW20 χρησιμοποιείται στη βιομηχανία πετρελαίου και φυσικού αερίου για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε διυλιστήρια, αγωγούς και υπεράκτιες πλατφόρμες.

9.Προγράμματα υποδομής: Ο διακόπτης χρησιμοποιείται σε διάφορα έργα υποδομής, όπως αεροδρόμια, λιμάνια και στάδια, για αξιόπιστη διανομή και προστασία της ενέργειας.

10- εγκαταστάσεις επεξεργασίας νερού και λυμάτων: ο διακόπτης ZW20 χρησιμοποιείται σε εγκαταστάσεις επεξεργασίας νερού και λυμάτων για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε σταθμούς άντλησης, εγκαταστάσεις επεξεργασίας,και δικτύων διανομής.




Δομή:

1Ο ελεγκτής είναι μια συσκευή προστασίας και παρακολούθησης του τύπου μικροεπιλογιστή.

2Έχει ισχυρή ανθεκτικότητα στην φυσική ατμόσφαιρα και την συμπύκνωση.

3Το μοντέλο κοινής ωφέλειας συνδέεται με το σώμα διακόπτη μέσω του συνδέσμου αεροπορίας.

4Καλή αξιοπιστία σύνδεσης και υψηλό επίπεδο προστασίας.

Υπάρχουν τέσσερα αναλογικά κανάλια εισόδου, ρεύμα φάσης Α, ρεύμα φάσης C, ρεύμα ακολουθίας, τάση φάσης BC.Ο ελεγκτής ανιχνεύει το σφάλμα της γραμμής με την παρακολούθηση σε πραγματικό χρόνο της τιμής του μοντέλου και τη σύγκριση με την σταθερή τιμή, και στη συνέχεια πραγματοποιεί την αντίστοιχη επεξεργασία.

Κατάσταση:

1 θερμοκρασία αέρα περιβάλλοντος: -40 ° C ~ + 70 ° C·

2 Υψόμετρος: όχι μεγαλύτερο από 3000 m

3 Ο αέρας του περιβάλλοντος μπορεί να μολυνθεί από σκόνη, καπνό, διαβρωτικά αέρια, ατμό ή αλατισμό.

4 Η ταχύτητα του ανέμου δεν υπερβαίνει τα 34 m / s (ισοδύναμη με 700 Pa στην επιφάνεια του κυλίνδρου).

5 Οι δονήσεις ή η κίνηση του εδάφους από το εξωτερικό του εξοπλισμού διακόπτη και ελέγχου είναι αμελητέες·

6 Το εύρος της επαγόμενης ηλεκτρομαγνητικής παρεμβολής στο δευτερογενές σύστημα δεν υπερβαίνει τα 1,6 kV.


Τεχνικές παραμέτρους:

Τεχνική παράμετρος του ελεγκτή:
