Αυτοματοποιημένος διακόπτης κενού οριακής φόρτωσης Εναλλακτικός σταθμός IEC62271-100 12kV για υποσταθμό διανομής ενέργειας

Αυτοματοποιημένος διακόπτης κενού οριακής φόρτωσης Εναλλακτικός σταθμός IEC62271-100 12kV για υποσταθμό διανομής ενέργειας

Περιγραφή του προϊόντος:

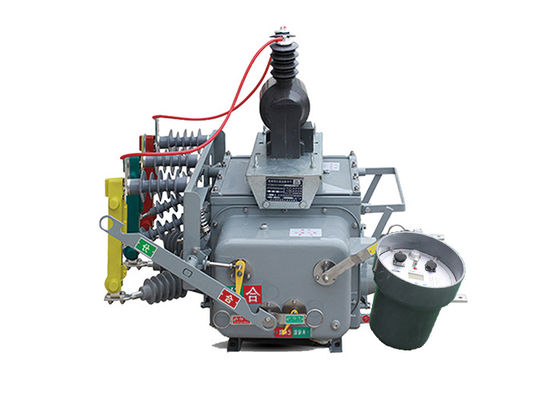

Ο διακόπτης οριακού φορτίου ZW20-12 είναι ο τριφασικός διακόπτης εξωτερικής υψηλής τάσης AC 50Hz που χρησιμοποιείται κυρίως για εξωτερικά συστήματα διανομής 10kV σε γεωργικά και αστικά δίκτυα.Χρησιμοποιείται για την αλλαγή φορτίου, διακοπή φορτίου, ρεύμα υπερφόρτωσης, ρεύμα βραχυκυκλώματος και παρόμοιες εφαρμογές.

Η συνολική δομή είναι τρισδιάστατος κοινός τύπος κιβωτίου, που αποτελείται από μηχανισμό λειτουργίας, αγωγικό κύκλωμα, σύστημα μόνωσης, στοιχεία σφράγισης και στερέωμα.

Είναι εξοπλισμένο με αντίστοιχο έξυπνο τηλεχειριστήριο για να ανταποκρίνεται στις απαιτήσεις των εφαρμογών αυτοματοποίησης διανομής.

• Όταν συνδυάζεται με έναν έξυπνο ελεγκτή με λειτουργία SMS GSM, γίνεται ο έξυπνος εξωτερικός διακόπτης κενού υψηλής τάσης εναλλασσόμενου ρεύματος ZW20-12 ((Z).

• Όταν συνδυάζεται με έναν ελεγκτή διαχωρισμού, γίνεται ο εξωτερικός διαχωρισμός υψηλής τάσης AC διακόπτης κενού ZW20-12 ((F).


Χαρακτηριστικά του ελεγκτή:

Οι έξυπνοι τερματικοί ελεγκτές έχουν λειτουργίες όπως προστασία, αυτόματο έλεγχο, επιθεώρηση/ερωτήσεις, επικοινωνία και διαχείριση λογισμικού.

1.Συμπληρωματική λειτουργικότητα:

• Εφαρμόζει τέλεια διάφορες λειτουργίες όπως προστασία κυκλωμάτων, τηλεχειριστήριο, συναγερμό και τηλεπαρακολούθηση.

2.Κατώτατο κόστος και πρακτικότητα:

• Δεν απαιτείται επένδυση σε υλικό επικοινωνίας στα δίκτυα GSM.

3Πολλαπλά μέτρα ασφαλείας:

• Χρησιμοποιήστε επιλεγμένα κινητά τηλέφωνα, κρυπτογράφηση πληροφοριών, επαλήθευση κωδικού πρόσβασης και άλλα μέτρα ασφαλείας.

• Η μονάδα GSM μπορεί να καθορίσει έναν αριθμό κινητού και να δέχεται μόνο εντολές από το συνδεδεμένο τηλέφωνο.

• Τα μηνύματα επικοινωνίας για το τηλεχειριστήριο και άλλες εντολές κρυπτογραφούνται.

• Ακολουθεί μια προεπιλεγμένη μέθοδο τηλεχειρισμού επιβεβαίωσης-εκτέλεσης-επιβεβαίωσης για να διασφαλίσει την ασφάλεια του ελέγχου του συστήματος και να αποτρέψει λάθη.

4.Εύκολη ρύθμιση συστήματος:

• Δεν χρειάζεται να εγκατασταθούν καμιά γραμμή επικοινωνίας ή γραμμές απάτης επικοινωνίας.

• Απλώς εγκαταστήστε σωστά τον έξυπνο τερματικό παρακολούθησης SMS, εισάγετε την κάρτα SIM, ορίστε τον καθορισμένο αριθμό κινητού τηλεφώνου και το σύστημα θα ξεκινήσει να λειτουργεί.

5Παρακολούθηση κινητών οπουδήποτε και οποτεδήποτε.

• Η παρακολούθηση και η προβολή σε πραγματικό χρόνο μπορούν να γίνουν σε οποιαδήποτε τοποθεσία με σήμα, χωρίς να χρειάζεται προσωπικό για την παρακολούθηση.




Εφαρμογή:

1.Αποσυνδέοντας διακόπτη και διακόπτη επαφής: Ο διακόπτης ZW20-12 ((F) μπορεί να χρησιμοποιηθεί ως διακόπτης αποσυνδέσεως ή διακόπτης επαφής στη διαμόρφωση δακτυλικού δικτύου συστημάτων διανομής ενέργειας.Επιτρέπει το άνοιγμα και το κλείσιμο των κυκλωμάτων κατά τη διάρκεια συντήρησης ή σε συνθήκες βλάβης.

2.Αυτόματη συσκευή διακόπτη: χρησιμεύει ως αυτόματη συσκευή διακόπτη, επιτρέποντας την υλοποίηση της μετατόπισης φορτίου στη διαμόρφωση δίκτυου δακτυλίου.Αυτό το χαρακτηριστικό βελτιώνει την ευελιξία και την αποτελεσματικότητα της διανομής ενέργειας.

3.Μετακόπτης ορίων: Στις γραμμές υποκαταστήματος της τροφοδοσίας, ο διακόπτης κύκλου ZW20-12(F) μπορεί να λειτουργήσει ως διακόπτης ορίων ή "παρουσιαστής"." Βοηθά στην παρακολούθηση και την προστασία της γραμμής του κλάδου από σφάλματα και ανώμαλες συνθήκες.

4Επανακλείστης και διαχωριστής: Ο διακόπτης μπορεί να λειτουργεί ως επανακλείστης και διαχωριστής σε εναέρια δίκτυα διανομής.Επαναφέρει αυτόματα το ρεύμα μετά από προσωρινά σφάλματα και απομονώνει τα ελαττωματικά τμήματα για να ελαχιστοποιήσει την επίδραση των διακοπών.




Χαρακτηριστικό:

1.Εξαιρετική αντοχή στην ρύπανση, αντοχή σε υψηλές και χαμηλές θερμοκρασίες και μη κίνδυνο καύσης ή έκρηξης.

2Πλήρως κλειστή δομή, γεμάτη με αέριο SF6 στο περίβλημα, εξαιρετική απόδοση σφράγισης, κατάλληλη για χρήση σε περιοχές υψηλής θερμοκρασίας και υγρασίας.

3Εξοπλισμένο με μετασχηματιστή ρεύματος (CT) για την παροχή ρεύματος στον έξυπνο ελεγκτή για την ανάλυση πληροφοριών.και τα τερματικά σύνδεσης μπορούν να συνδεθούν με τις αντίστοιχες πρίζες τερματικών.

4Ο μηχανισμός λειτουργίας είναι καινοτόμος και απλός, με μικρό μέγεθος και ελαφρύ βάρος, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία.

5Το εξωτερικό περίβλημα έχει εμφανείς δείκτες για την "αποθήκευση ενέργειας", "ανοιχτή" και "κλειστή" κατάσταση.




Τεχνικές παραμέτρους:

Τεχνική παράμετρος του ελεγκτή:
