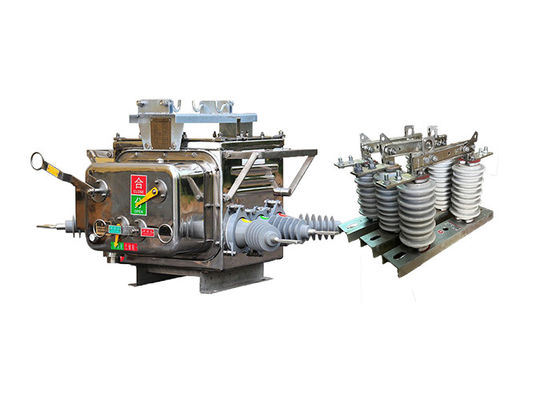

Ηλεκτρικός διακόπτης κυκλώματος κενού 15kV με έξυπνο ελεγκτή Εύκολη εγκατάσταση Χρησιμοποιείται με γάντζο υψηλής τάσης

Ηλεκτρικός διακόπτης κυκλώματος κενού 15kV με έξυπνο ελεγκτή Εύκολη εγκατάσταση Χρησιμοποιείται με γάντζο υψηλής τάσης

Περιγραφή του προϊόντος:

Ο διακόπτης κυκλώματος κενού ZW20-12 ((F) είναι κατάλληλος για γραμμές διανομής τριών φάσεων AC 50Hz, 10kV.

Αποτελείται από ZW20-12 εξωτερικό υψηλής τάσης AC σωλήνα true air breaker, συσκευή ελέγχου ορίων, PDA φορητό υπολογιστή, κλπ.Είναι ηλεκτρικά συνδεδεμένο με αεροπορικό πρίζο και εξωτερικό σφραγισμένο καλώδιο ελέγχου.

Το μοντέλο χρησιμότητας έχει τις λειτουργίες ανίχνευσης σφαλμάτων, ελέγχου προστασίας και επικοινωνίας,και μπορεί να ολοκληρώσει αυτόματα τον διαχωρισμό των ζωνών σφάλματος και την κανονική παροχή ενέργειας των υγιών ζωνών σε πολύ σύντομο χρονικό διάστημα μετά την εμφάνιση της βλάβηςΤο σύστημα εξοπλισμού πληροφόρησης αναζήτησης, πληροφορίες χρήστη,σύστημα διανομής κατάσταση συντήρησης του συστήματος γεωγραφικών πληροφοριών on-line προβολή του ηλεκτρονικού συστήματος αυτοματοποίησης της διανομής προηγμένο στάδιο.

Οι γάντζοι υψηλής τάσης GW9-10 χρησιμοποιούνται συνήθως σε συστήματα μεταφοράς και διανομής υψηλής τάσης για την απομόνωση τμημάτων του δικτύου για εργασίες συντήρησης ή επισκευής.Χρησιμοποιούνται επίσης ως συσκευή ασφαλείας για την προστασία των εργαζομένων από κινδύνους ηλεκτρικού ρεύματος, όπως η τυχαία επαφή με ενεργά μέρη του συστήματος.

Έχουν σχεδιαστεί για να διαχειρίζονται υψηλές τάσεις και ρεύματα και συχνά εγκαθίστανται σε εξωτερικές τοποθεσίες, όπου εκτίθενται σε σκληρές περιβαλλοντικές συνθήκες, όπως ακραίες θερμοκρασίες, άνεμο,Επομένως, είναι κατασκευασμένα για να αντέχουν σε αυτές τις συνθήκες και συχνά είναι κατασκευασμένα από ανθεκτικά υλικά όπως χάλυβα ή αλουμίνιο.

Τα ηλεκτρονικά αγκίστρια υψηλής τάσης διατίθενται σε διάφορους τύπους και διαμορφώσεις, ανάλογα με την ειδική εφαρμογή και τις απαιτήσεις.ενώ άλλα είναι κατάλληλα για εξωτερική χρήσηΟρισμένα είναι σχεδιασμένα για χειροκίνητη λειτουργία, ενώ άλλα είναι αυτοματοποιημένα και μπορούν να λειτουργούν εξ αποστάσεως.

Εκτός από την πρωταρχική τους λειτουργία απομόνωσης των κυκλωμάτων, οι γάντζοι έχουν επίσης άλλα σημαντικά χαρακτηριστικά, όπως η παροχή οπτικής ένδειξης της κατάστασής τους (ανοικτή ή κλειστή),και διασφάλιση ότι το κύκλωμα δεν ενεργοποιείται όταν ο απομονωτής είναι ανοιχτός.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.



Χαρακτηριστικά του ελεγκτή:

Ευφυής τερματικός ελεγκτής με προστασία, αυτόματο έλεγχο, έλεγχο / ερώτηση, επικοινωνία, διαχείριση λογισμικού και άλλες λειτουργίες.

1 Πλήρως λειτουργικό

· Τέλεια προστασία γραμμών, τηλεχειριστήριο, συναγερμός, τηλεπαρακολούθηση και άλλες λειτουργίες.

2 Χαμηλό κόστος και πρακτικό

· δίκτυο GSM χωρίς οποιαδήποτε επένδυση στον εξοπλισμό επικοινωνίας, αγοράστε κάρτα SIM για να ανοίξετε την υπηρεσία SMS·

χρήση επιλεγμένων κινητών τηλεφώνων, κρυπτογράφηση πληροφοριών, επαλήθευση κωδικού πρόσβασης και άλλα μέσα ασφαλείας·

· Το GSM module μπορεί να καθορίσει τον αριθμό κινητού τηλεφώνου, δέχεται μόνο τη διάρκεια ζωής του κινητού τηλεφώνου.

· Κρυπτογράφηση μηνυμάτων κειμένου για τηλεχειριστήριο και άλλα σημεία ελέγχου. · Κρυπτογράφηση μηνυμάτων κειμένου που ελέγχουν τη ζωή, όπως το τηλεχειριστήριο.

· Προεπιλογή - επιβεβαίωση - εκτέλεση - πίσω στη λειτουργία τηλεχειρισμού σχολείου, για να εξασφαλιστεί η ασφάλεια του ελέγχου του συστήματος, για να αποφευχθεί η λανθασμένη λειτουργία.

4 Εύκολο στη δημιουργία συστήματος

· Δεν χρειάζεται να δημιουργηθούν γραμμές επικοινωνίας και να διορθωθούν τα λάθη στις γραμμές επικοινωνίας.

· Απλώς εγκαταστήστε σωστά το έξυπνο τερματικό παρακολούθησης SMS, εισάγετε την κάρτα SIM, ορίστε τον καθορισμένο αριθμό κινητού τηλεφώνου και το σύστημα αρχίζει να λειτουργεί.

5 Παρακολούθηση μέσω κινητής τηλεφωνίας οποτεδήποτε και οπουδήποτε

· Σε οποιοδήποτε σημείο όπου υπάρχει σήμα, μπορεί να παρακολουθείται και να προβάλλεται σε πραγματικό χρόνο, χωρίς να χρειάζεται ειδικό προσωπικό για την παρακολούθηση.


Χαρακτηριστικό:

1 Σημαντική ανθεκτικότητα στην μόλυνση, υψηλή αντοχή σε υψηλές και χαμηλές θερμοκρασίες, χωρίς κίνδυνο καύσης και έκρηξης.

2 πλήρως κλειστή δομή, το κουτί γεμάτο με αέριο SF6, καλή σφράγιση, κατάλληλο για υψηλές θερμοκρασίες και υγρές περιοχές.

3 ενσωματωμένο CT, ισχύ εξόδου για την έξυπνη συσκευή ελέγχου για την ανάλυση πληροφοριών, και η αναλογία μπορεί να ρυθμιστεί, το τερματικό σύνδεσης συνδεθεί με το αντίστοιχο τερματικό.

Ο μηχανισμός λειτουργίας είναι νέος, απλός, μικρού μεγέθους, ελαφρού βάρους, ασφαλής και αξιόπιστης λειτουργίας.

5 Το κέλυφος δείχνει εμφανώς τις "αποθήκες ενέργειας", τα "σημεία" και τις "συνδυασμένες" καταστάσεις.

Εφαρμογή:

1.Υποσταθμοί διανομής ηλεκτρικής ενέργειας: Ο διακόπτης ZW20 χρησιμοποιείται συνήθως σε υποσταθμούς διανομής ηλεκτρικής ενέργειας, τόσο εσωτερικά όσο και εξωτερικά.και προστασία από σφάλματα στα δίκτυα διανομής.

2Βιομηχανικές εγκαταστάσεις: Ο διακόπτης ZW20 χρησιμοποιείται σε βιομηχανικές εγκαταστάσεις όπου απαιτείται διανομή ισχύος μεσαίας τάσης.όπως κινητήρες, μετασχηματιστές και γεννήτριες.

3Εμπορικά κτίρια: Ο διακόπτης χρησιμοποιείται σε εμπορικά κτίρια, συμπεριλαμβανομένων εμπορικών κέντρων, γραφειακών συγκροτημάτων και νοσοκομείων, για αξιόπιστη και ασφαλή διανομή ενέργειας.Εξασφαλίζει την αποτελεσματική εναλλαγή φορτίου και προστατεύει τα κρίσιμα ηλεκτρικά φορτία.

4Συστήματα ανανεώσιμης ενέργειας: Ο διακόπτης ZW20 είναι κατάλληλος για συστήματα ανανεώσιμης ενέργειας, όπως ηλιακοί σταθμοί και αιολικά πάρκα.Διευκολύνει την εναλλαγή και την προστασία των κυκλωμάτων μέσης τάσης σε αυτά τα συστήματα.

5.Ηλεκτρισμός σιδηροδρόμων: Ο διακόπτης χρησιμοποιείται σε έργα ηλεκτρισμού σιδηροδρόμων για τον έλεγχο και την προστασία της παροχής ενέργειας στα σιδηροδρομικά δίκτυα.Διασφαλίζει την αξιόπιστη και ασφαλή διανομή ενέργειας για τις σιδηροδρομικές λειτουργίες.

6.Εργασίες εξόρυξης: Ο διακόπτης ZW20 χρησιμοποιείται σε εργασίες εξόρυξης για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού και δικτύων διανομής ενέργειας σε υπόγεια και επιφανειακά ορυχεία.

7Κέντρα δεδομένων: Ο διακόπτης χρησιμοποιείται σε κέντρα δεδομένων για να εξασφαλιστεί αξιόπιστη διανομή ενέργειας και προστασία για την κρίσιμη υποδομή πληροφορικής.Επιτρέπει την αποτελεσματική εναλλαγή φορτίου και την προστασία από ηλεκτρικές βλάβες.

8Βιομηχανία πετρελαίου και φυσικού αερίου: Ο διακόπτης ZW20 χρησιμοποιείται στη βιομηχανία πετρελαίου και φυσικού αερίου για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε διυλιστήρια, αγωγούς και υπεράκτιες πλατφόρμες.

9.Προγράμματα υποδομής: Ο διακόπτης χρησιμοποιείται σε διάφορα έργα υποδομής, όπως αεροδρόμια, λιμάνια και στάδια, για αξιόπιστη διανομή και προστασία της ενέργειας.

10- εγκαταστάσεις επεξεργασίας νερού και λυμάτων: ο διακόπτης ZW20 χρησιμοποιείται σε εγκαταστάσεις επεξεργασίας νερού και λυμάτων για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε σταθμούς άντλησης, εγκαταστάσεις επεξεργασίας,και δικτύων διανομής.




Κατάσταση:

1Ο αυτόματος διακόπτης κυκλώματος κενού ZW20-12(F) έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε ευρύ εύρος θερμοκρασίας αέρα, από -40 °C έως +70 °C.Αυτή η ανοχή θερμοκρασίας εξασφαλίζει ότι ο διακόπτης μπορεί να λειτουργεί αποτελεσματικά σε διάφορες κλιματικές συνθήκες.

2Ο διακόπτης είναι κατάλληλος για εγκατάσταση σε υψόμετρα που δεν υπερβαίνουν τα 3000 μέτρα πάνω από την επιφάνεια της θάλασσας.

3Ο διακόπτης κυκλώματος ZW20-12 ((F) είναι κατασκευασμένος για να αντέχει στη μόλυνση του αέρα που προκαλείται από σκόνη, καπνό, διαβρωτικά αέρια, ατμό ή αλατιστικό ψεκασμό.Έχει σχεδιαστεί για να ανταποκρίνεται στα πρότυπα της κατηγορίας IV επιπέδου μόλυνσης, διασφαλίζοντας ότι ο διακόπτης διατηρεί την ανθεκτικότητα και τη λειτουργία του ακόμη και σε δύσκολα και διαβρωτικά περιβάλλοντα.

4Με μέγιστη ανοχή της ταχύτητας του ανέμου 34 m/s (ισοδύναμη με 700 Pa στην επιφάνεια του κυλίνδρου), ο διακόπτης μπορεί να αντέξει ισχυρούς ανέμους χωρίς να διακυβεύεται η απόδοσή του ή η σταθερότητά του.Αυτή η αντίσταση της ταχύτητας του ανέμου εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη σε ακραίες καιρικές συνθήκες.

5Ο διακόπτης είναι σχεδιασμένος ώστε να ελαχιστοποιεί την επίδραση των εξωτερικών δονήσεων ή των κινήσεων του εδάφους στις επιδόσεις του.Η κατασκευή του και οι εσωτερικοί μηχανισμοί του είναι σχεδιασμένοι για να απορροφούν και να μειώνουν τις δονήσεις, διασφαλίζοντας ότι ο διακόπτης δεν επηρεάζεται από εξωτερικές διαταραχές.

6Ο διακόπτης κυκλώματος ZW20-12 ((F) έχει σχεδιαστεί για να περιορίζει την επαγόμενη ηλεκτρομαγνητική παρεμβολή (EMI) στο δευτερογενές σύστημα.,διασφάλιση ότι ο διακόπτης δεν παράγει υπερβολικές ηλεκτρομαγνητικές διαταραχές που θα μπορούσαν να επηρεάσουν τη λειτουργία άλλων συνδεδεμένων συσκευών.




Τεχνικές παραμέτρους:

ZW20-12 ((F)

GW9-10
