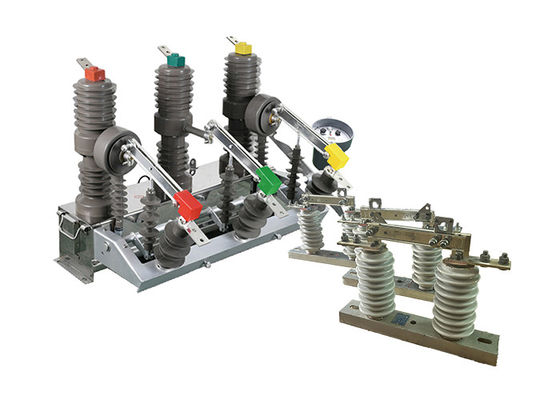

Αισθητήρες μηδενικής ακολουθίας Εξωτερικός διακόπτης κυκλώματος κενού για προστασία που ταιριάζει με διακόπτες απομόνωσης υψηλής τάσης

Αισθητήρες μηδενικής ακολουθίας Εξωτερικός διακόπτης κυκλώματος κενού για προστασία που ταιριάζει με διακόπτες απομόνωσης υψηλής τάσης

Περιγραφή του προϊόντος:

Ο εξωτερικός διακόπτης κυκλωμάτων ZW32-12 με αισθητήρες μηδενικής ακολουθίας αναφέρεται σε ένα συγκεκριμένο μοντέλο διακόπτη κυκλώματος κενού που είναι εξοπλισμένος με αισθητήρες μηδενικής ακολουθίας.
αισθητήρες μηδενικής ακολουθίας, γνωστοί επίσης ως αισθητήρες υπολειμματικού ρεύματος ή μετασχηματιστές ρεύματος μηδενικής ακολουθίας,είναι συσκευές που χρησιμοποιούνται για την ανίχνευση και μέτρηση των ανισορροπημένων ή υπολειμματικών ρεύματος σε τριφασικό σύστημα ηλεκτρικής ενέργειαςΟι αισθητήρες αυτοί είναι ειδικά σχεδιασμένοι για να ανιχνεύουν και να μετρούν το άθροισμα των τριών φάσεων ρεύματος, το οποίο θα πρέπει ιδανικά να είναι μηδενικό σε ένα ισορροπημένο σύστημα.
Η ένταξη αισθητήρων μηδενικής ακολουθίας στον διακόπτη κενού ZW32-12 παρέχει πρόσθετη λειτουργικότητα και προστασία.ο διακόπτης μπορεί να ανιχνεύσει σφάλμα εδάφους ή ανισορροπίες στο σύστημαΑυτό επιτρέπει τη βελτίωση της ανίχνευσης σφαλμάτων και την ταχύτερη ανταπόκριση σε μη φυσιολογικές συνθήκες, ενισχύοντας την ασφάλεια και την αξιοπιστία του συστήματος διανομής ηλεκτρικής ενέργειας.
Οι αισθητήρες μηδενικής ακολουθίας επιτρέπουν στον διακόπτη ZW32-12 να παρέχει ενισχυμένη προστασία από λάθη εδάφους, ανισορροπημένα φορτία,και άλλες ανώμαλες συνθήκες που μπορεί να προκύψουν στο ηλεκτρικό σύστημαΑυτό συμβάλλει στην πρόληψη ζημιών στον εξοπλισμό, ελαχιστοποιεί τον χρόνο διακοπής λειτουργίας και εξασφαλίζει την ασφάλεια του προσωπικού.

Ο διακόπτης απομόνωσης υψηλής τάσης GW9-10 είναι ένας τύπος ηλεκτρικού διακόπτη που χρησιμοποιείται για την απομόνωση τμήματος μιας εναέριας γραμμής μεταφοράς ηλεκτρικής ενέργειας για συντήρηση ή επισκευή.Χρησιμοποιείται συνήθως σε ηλεκτρικά συστήματα υψηλής τάσης, όπως εκείνες που χρησιμοποιούνται από τις επιχειρήσεις παροχής ηλεκτρικής ενέργειας για τη μεταφορά ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις.

Ο διακόπτης τοποθετείται σε μια κεφαλαιακή δομή, όπως ένας πύργος μετάδοσης ή ένας στύλος, και έχει σχεδιαστεί για να αντέχει στις σκληρές περιβαλλοντικές συνθήκες που συναντούνται στα εξωτερικά ηλεκτρικά συστήματα.Διαθέτει κάθετη, ή προς τα πάνω και προς τα κάτω, κίνηση για την ανάκτηση ή την απόσβεση των επαφών των διακόπτες, οι οποίες συνήθως είναι κατασκευασμένες από χαλκό ή άλλα αγωγικά υλικά.

Ο διακόπτης απομόνωσης έχει σχεδιαστεί για να παρέχει μια ορατή διακοπή στην γραμμή μεταφοράς, επιτρέποντας στο προσωπικό συντήρησης να εργάζεται με ασφάλεια στην γραμμή χωρίς κίνδυνο ηλεκτροπληξίας ή βλάβης του εξοπλισμού.Χρησιμοποιείται συχνά σε συνδυασμό με άλλες διατάξεις ασφαλείας, όπως οι διακόπτες γείωσης και οι συσσωρευτές συρρίκνωσης, για την προστασία του ηλεκτρικού συστήματος και των ανθρώπων που εργάζονται σε αυτό.

Συνολικά, ο εναέριος διακόπτης κάθετου απομονωτή υψηλής τάσης αποτελεί σημαντικό συστατικό των σύγχρονων συστημάτων μεταφοράς ισχύος, εξασφαλίζοντας την αξιόπιστη και ασφαλή λειτουργία του ηλεκτρικού δικτύου.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.

Εισαγωγή του ελεγκτή:

Ο ελεγκτής υποστηρίζει την επικοινωνία μέσω μιας 485/232 διεπαφής, η οποία επιτρέπει την απομακρυσμένη παρακολούθηση και έλεγχο.

Όταν ανιχνεύεται ένας βαρύς διακόπτης, η συσκευή επιταχύνει αυτόματα τη διαδικασία ενεργοποίησης σε περίπτωση μόνιμης βλάβης.

Απομακρυσμένο/χειροκίνητο κλείσιμο και επανακλείσιμο: Ο χρήστης έχει τη δυνατότητα να κλείσει και να ξανακλείσει το κύκλωμα εξ αποστάσεως ή με το χέρι.εάν ο χρήστης ξεχάσει να αφαιρέσει τον διακόπτη γείωσης κατά την αποκατάσταση της ισχύος μετά την επισκευή μιας γραμμής, η συσκευή μπορεί να επιταχύνει τη διαδικασία αποσύνδεσης για να διασφαλίσει την ασφάλεια.

Αυτό το χαρακτηριστικό παρέχει ευελιξία στον καθορισμό της κατάλληλης καθυστέρησης πριν από το επανακλεισμό του κυκλώματος μετά από σφάλμα.

Το κύκλωμα κλεισίματος άλματος του ελεγκτή ενσωματώνει σχεδιασμό κατά της κακής λειτουργίας.

Ο ελεγκτής μπορεί να διακρίνει τα σφάλματα εντός και εκτός ζώνης με βάση το ρεύμα μηδενικής ακολουθίας.Αυτή η δυνατότητα βοηθά στην αναγνώριση της τοποθεσίας των σφαλμάτων και επιτρέπει πιο στοχευμένη αντιμετώπιση προβλημάτων και συντήρηση.

Πρόληψη των σφαλμάτων λειτουργίας: Ο διακόπτης τηλεχειρισμού έχει σχεδιαστεί για την πρόληψη σφαλμάτων λειτουργίας.μειώνοντας έτσι τον κίνδυνο ακούσιων ενεργειών.

Πλεονέκτημα:

1.Μικρό μέγεθος: Η συσκευή έχει σχεδιαστεί με συμπαγή μορφή, επιτρέποντας την εύκολη εγκατάσταση σε περιορισμένο χώρο.Το μικρό του μέγεθος το καθιστά κατάλληλο για εφαρμογές όπου ο χώρος είναι περιορισμός.

2Ελαφρύ βάρος: Η συσκευή είναι ελαφριά, γεγονός που απλοποιεί τη μεταφορά και την εγκατάσταση.Μειώνει τη φυσική επιβάρυνση κατά τον χειρισμό και διευκολύνει την τοποθέτηση ή την ενσωμάτωση σε υπάρχοντα συστήματα.

3.Δεν απαιτείται συντήρηση: Η συσκευή έχει σχεδιαστεί για να απαιτεί ελάχιστη συντήρηση. Είναι κατασκευασμένη με ανθεκτικά εξαρτήματα και βελτιστοποιημένη για μακροχρόνια αξιοπιστία,μείωση της ανάγκης για συχνές επιθεωρήσεις ή αντικαταστάσειςΤο χαρακτηριστικό αυτό εξοικονομεί χρόνο και πόρους για δραστηριότητες συντήρησης.

4.Αντι-Κοντενσόν: Η συσκευή ενσωματώνει μέτρα για την πρόληψη της συμπύκνωσης. Περιλαμβάνει προστατευτικά χαρακτηριστικά όπως σφράγιση ή μόνωση για την ελαχιστοποίηση του κινδύνου συσσώρευσης υγρασίας.Αυτό συμβάλλει στη διατήρηση της βέλτιστης απόδοσης και προστατεύει τα εσωτερικά στοιχεία από πιθανές ζημιές που προκαλούνται από την υγρασία.

5Προσαρμόζεται σε δυσμενείς καιρικές συνθήκες και βρώμικο περιβάλλον: Η συσκευή έχει σχεδιαστεί για να αντέχει σε δύσκολες καιρικές συνθήκες, όπως ακραίες θερμοκρασίες, υγρασία ή έκθεση σε σκόνη και βρωμιά.Η ανθεκτική κατασκευή του και τα προστατευτικά χαρακτηριστικά του εξασφαλίζουν αξιόπιστη λειτουργία σε δυσμενή περιβάλλοντα, μειώνοντας τον κίνδυνο δυσλειτουργίας ή υποβάθμισης της απόδοσης.

Συγκέντρωση:

Η σχέση μεταξύ του εξωτερικού διακόπτη κενού και του εξωτερικού απομονωτήρα αποσύνδεσης υψηλής τάσης έγκειται στους συμπληρωματικούς ρόλους τους στο ηλεκτρικό σύστημα:

Διακοπή κυκλώματος: Ο διακόπτης κυκλώματος κενού είναι υπεύθυνος για τη διακοπή του ηλεκτρικού κυκλώματος κατά την κανονική λειτουργία ή σε περίπτωση βλάβης.Λειτουργεί ως το κύριο μέσο για να σπάσει τη ροή του ρεύματοςΑντίθετα, ο απομονωτής αποσύνδεσης χρησιμοποιείται για την απομόνωση του κυκλώματος από την πηγή ρεύματος κατά τη διάρκεια των εργασιών συντήρησης ή επισκευής.Παρέχει ένα επιπλέον στρώμα ασφάλειας ανοίγοντας φυσικά το κύκλωμα.

Συντονισμός: Στα συστήματα ηλεκτροπαραγωγής υψηλής τάσης, ο διακόπτης κυκλώματος κενού και ο απομονωτής αποσύνδεσης συχνά συντονίζονται για να λειτουργούν από κοινού.Ο διακόπτης είναι υπεύθυνος για την ανίχνευση των σφαλμάτων και την πρόσκρουση για να διακόψει τη ροή του ρεύματος, ενώ ο απομονωτής αποσύνδεσης χρησιμοποιείται για τη φυσική απομόνωση του κυκλώματος και παρέχει ορατή ένδειξη της αποσύνδεσης.

Ασφάλεια και συντήρηση: Ο απομονωτής αποσύνδεσης διαδραματίζει κρίσιμο ρόλο στην εξασφάλιση της ασφάλειας του προσωπικού συντήρησης.ο απομονωτής αποσύνδεσης λειτουργεί για να ανοίξει το κύκλωμα και να παρέχει ένα ορατό κενό αέραΟ διακόπτης κενού, από την άλλη πλευρά, προστατεύει το σύστημα κατά την κανονική λειτουργία και σε περίπτωση βλάβης.

Εισαγωγή εξωτερικού διακόπτη αποσυνδέσεως σειράς GW9

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40467100-automatically-operated-high-voltage-electrical-isolator-safety-operated-of-high-voltage-breaking-cer.html Το σύστημα αυτό λειτουργεί μόνο με ηλεκτρικό διακόπτη.

Εφαρμογή:

1Υποσταθμοί: Χρησιμοποιείται συνήθως τόσο σε εσωτερικούς όσο και σε εξωτερικούς υποσταθμούς για την προστασία και τον έλεγχο της διανομής ισχύος μεσαίας τάσης.Ο διακόπτης κυκλώματος κενού εξασφαλίζει αξιόπιστη διακοπή των ρεύματος σφάλματος, ρεύματα υπερφόρτωσης και ρεύματα φόρτωσης, προστατεύοντας τον εξοπλισμό του υποσταθμού.

2Βιομηχανικές και μεταλλευτικές επιχειρήσεις: Ο διακόπτης κενού ZW32-12 χρησιμοποιείται στα συστήματα διανομής βιομηχανικών και μεταλλευτικών επιχειρήσεων για την προστασία κινητήρων, μετασχηματιστών,και λοιπών ηλεκτρικών εξοπλισμούς από υπερστροφές και βραχυκυκλώματαΒοηθά στη διατήρηση της σταθερότητας και της ασφάλειας της παροχής ενέργειας σε αυτές τις εγκαταστάσεις.

3.Αγροτικά δίκτυα ηλεκτρικής ενέργειας: Λόγω της ικανότητάς του να αντέχει σε συχνές λειτουργίες, ο διακόπτης κενού είναι κατάλληλος για εφαρμογή σε αγροτικά δίκτυα ηλεκτρικής ενέργειας.επιτρέποντας την αποτελεσματική κατανομή του δικτύου ηλεκτρικής ενέργειαςΕπιπλέον, όταν είναι εξοπλισμένο με ελεγκτή, επιτρέπει τον αυτοματισμό του δικτύου διανομής, βελτιώνοντας την αξιοπιστία και την αποτελεσματικότητα του αγροτικού συστήματος ηλεκτρικής ενέργειας.

4Εμπορικά κτίρια: Ο διακόπτης κενού χρησιμοποιείται επίσης σε εμπορικά κτίρια για τη διανομή και την προστασία της ενέργειας.την πρόληψη ζημιών στον εξοπλισμό και την ελαχιστοποίηση του χρόνου στάσιμης λειτουργίας.

Κατάσταση:

1Υψόμετρο όχι μεγαλύτερο από 2000 μέτρα·

2.Θερμοκρασία αέρα περιβάλλοντος: -45 ° C ~ + 40 ° C. Ημερήσια διαφορά θερμοκρασίας: 25 ° C.

3.Η ταχύτητα του ανέμου δεν υπερβαίνει τα 35 m / s

4.Καμία εύφλεκτη, εκρηκτική επικίνδυνη χημική διάβρωση και βίαιοι τόποι δονήσεων.

Τεχνική παράμετρος:
