Τρεις φάσεις ισχυρός διακόπτης οριακής φόρτωσης ζευγάρι με εύκολο χειρισμό ελεγκτή με διακόπτη αποσύνδεσης υψηλής τάσης

Τρεις φάσεις ισχυρός διακόπτης οριακής φόρτωσης ζευγάρι με εύκολο χειρισμό ελεγκτή με διακόπτη αποσύνδεσης υψηλής τάσης


Περιγραφή του προϊόντος:

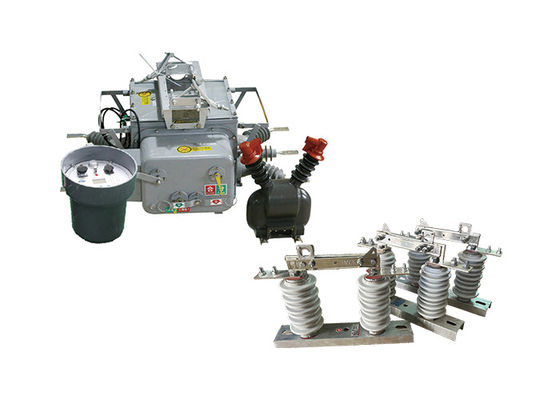

Ο διακόπτης οριακού φορτίου ZW20-12 ((F) είναι κατάλληλος για γραμμές διανομής 10kV με τριφασικό AC 50Hz.

Αποτελείται από τον εξωτερικό διακόπτη κενού υψηλής τάσης ZW20-12, τον ελεγκτή διαχωρισμού, τον φορητό υπολογιστή PDA και άλλα εξαρτήματα.Οι ηλεκτρικές συνδέσεις γίνονται μέσω πλέκων αεροσκαφών και εξωτερικών σφραγισμένων καλωδίων ελέγχου.

Έχει λειτουργίες ανίχνευσης σφαλμάτων, ελέγχου προστασίας και επικοινωνίας.Μπορεί αυτόματα να διαχωρίσει το τμήμα σφάλματος και να αποκαταστήσει την ισχύ στο υγιές τμήμα σε πολύ σύντομο χρονικό διάστημα μετά από μια βλάβη που συμβαίνειΕπιτρέπει επίσης την πολυλειτουργική παρακολούθηση, τη διερεύνηση πληροφοριών του εξοπλισμού συστήματος,ηλεκτρονική προβολή των πληροφοριών των χρηστών και της κατάστασης συντήρησης του συστήματος γεωγραφικών πληροφοριών του συστήματος διανομήςΑντιπροσωπεύει ένα προηγμένο στάδιο του υπολογιστικού αυτοματισμού διανομής.

Ο διακόπτης αποσύνδεσης υψηλής τάσης GW9-10 είναι ένας τύπος φορητής συσκευής που χρησιμοποιείται για την απομόνωση και γείωση ηλεκτρικών γραμμών διανομής για συντήρηση, επισκευή ή ανάγκες.Είναι ένα ευέλικτο εργαλείο που μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές, συμπεριλαμβανομένων των εναέριων γραμμών διανομής, υποσταθμών και βιομηχανικών εγκαταστάσεων.

Ο διακόπτης αποσύνδεσης υψηλής τάσης έχει σχεδιαστεί για να λειτουργεί από ένα μόνο άτομο, καθιστώντας τον εύκολο στη χρήση και στο ελιγμό.που μπορεί να επεκταθεί για να φτάσει στον ηλεκτρικό εξοπλισμό, και ένα σύνολο εναλλάξιμων συσσωρευτών, τα οποία επιτρέπουν στον χρήστη να εκτελεί διάφορα καθήκοντα, όπως το άνοιγμα ή το κλείσιμο διακόπτες και γραμμές γείωσης.

Ο διακόπτης αποσύνδεσης υψηλής τάσης έχει σχεδιαστεί για να παρέχει μια ορατή διακοπή στο ηλεκτρικό κύκλωμα, η οποία συμβάλλει στην προστασία από τυχαία επαφή με εξοπλισμό που τροφοδοτείται με ενέργεια.Έχει επίσης σχεδιαστεί για να αντέχει σε σκληρές περιβαλλοντικές συνθήκες, όπως ισχυροί άνεμοι, βροχή και χιόνι, καθιστώντας το κατάλληλο για χρήση σε εξωτερικά περιβάλλοντα.


Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.



Χαρακτηριστικά του ελεγκτή:

1. Με 485 / 232 επικοινωνιακή διεπαφή, ή μέσω οπτικής ινών, ασύρματη τηλεχειρισμένη παρακολούθηση; λειτουργία επιτάχυνσης μετά την επανακλειδώση: όταν ο διακόπτης είναι βαρύ

2Σε περίπτωση μόνιμης βλάβης, αυτόματη εκτόξευση της επιτάχυνσης.

3. Απομακρυσμένο έλεγχο / χειροκίνητο κλείσιμο για να επιταχύνει το ταξίδι, και να κλειδώσει το recloser: ο χρήστης επιδιορθώνει την γραμμή μετά την ισχύ, αν ξεχάσετε να αφαιρέσετε το διακόπτη γείωσης

Η κίνηση πρέπει να επιταχυνθεί.

3Ο χρόνος καθυστέρησης επανακλείσματος μπορεί να ρυθμιστεί.

Το κύκλωμα κλεισίματος αποτυχίας υιοθετεί το σχεδιασμό κατά της κακής λειτουργίας και έχει τη λειτουργία του anti-tripping.

4Το ρεύμα μηδενικής ακολουθίας μπορεί να διακρίνει τα σφάλματα εντός της περιοχής από τα σφάλματα εκτός της περιοχής.

5Ο διακόπτης τηλεχειρισμού είναι σχεδιασμένος για να αποτρέψει την κακή λειτουργία.




Εφαρμογή:

1.Εργασίες εξόρυξης: Ο διακόπτης ZW20 χρησιμοποιείται σε εργασίες εξόρυξης για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού και δικτύων διανομής ενέργειας σε υπόγεια και επιφανειακά ορυχεία.

2Κέντρα δεδομένων: Ο διακόπτης χρησιμοποιείται σε κέντρα δεδομένων για να εξασφαλιστεί αξιόπιστη διανομή ενέργειας και προστασία για την κρίσιμη υποδομή πληροφορικής.Επιτρέπει την αποτελεσματική εναλλαγή φορτίου και την προστασία από ηλεκτρικές βλάβες.

3Βιομηχανία πετρελαίου και φυσικού αερίου: Ο διακόπτης ZW20 χρησιμοποιείται στη βιομηχανία πετρελαίου και φυσικού αερίου για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε διυλιστήρια, αγωγούς και υπεράκτιες πλατφόρμες.

4.Προγράμματα υποδομής: Ο διακόπτης χρησιμοποιείται σε διάφορα έργα υποδομής, όπως αεροδρόμια, λιμάνια και στάδια, για αξιόπιστη διανομή και προστασία της ενέργειας.

5- εγκαταστάσεις επεξεργασίας νερού και λυμάτων: ο διακόπτης ZW20 χρησιμοποιείται σε εγκαταστάσεις επεξεργασίας νερού και λυμάτων για τον έλεγχο και την προστασία ηλεκτρικού εξοπλισμού σε σταθμούς άντλησης, εγκαταστάσεις επεξεργασίας,και δικτύων διανομής.




Κατάσταση:

1Υψόμετρο: 2000 μέτρα

2.Θερμοκρασία περιβάλλοντος: -30°C~+55°C

Η μέγιστη ετήσια μέση θερμοκρασία είναι 20°C

Η μέγιστη ημερήσια μέση θερμοκρασία είναι 30°C

3Σχετική υγρασία: 95% (25°C)

4.Σισμική ικανότητα: επιτάχυνση στο επίπεδο του εδάφους 0,3g

Βόρεια επιτάχυνση εδάφους 0,15g

Ενώ ενεργεί για τρία κύματα sinus

Παράγοντας ασφάλειας 1.67

5Σημική ένταση: 7 βαθμοί.

6Μέγιστη ημερήσια διαφορά θερμοκρασίας: 25°C

7.Τοποθεσία εγκατάστασης:έξω, σημείο οριοθέτησης υπερυψωτικής γραμμής 10kv με ευθύνη του χρήστη

8.Μέθοδος γείωσης:Ο ουδέτερο σημείο δεν αγγίζει, η γείωση με σπείρα καταστολής τόξου και η γείωση χαμηλής αντίστασης




Τεχνικές παραμέτρους:

ZW20-12 ((F)
