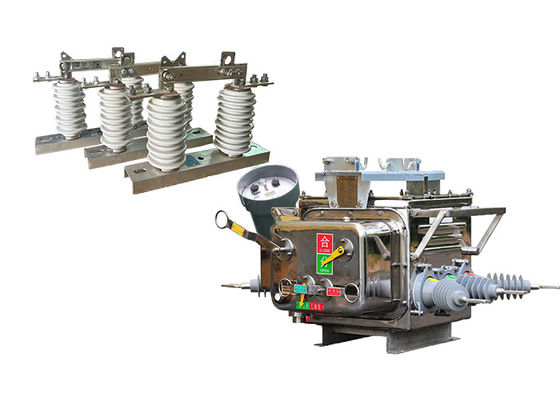

Υψηλής τάσης διακόπτης οριακής φόρτωσης σειράς ZW20 εξωτερικός διακόπτης κυκλώματος με ελεγκτή που χρησιμοποιείται με ζυγαριά σειράς GW9

Υψηλής τάσης διακόπτης οριακής φόρτωσης σειράς ZW20 εξωτερικός διακόπτης κυκλώματος με ελεγκτή που χρησιμοποιείται με ζυγαριά σειράς GW9

Περιγραφή του προϊόντος:

Ο διακόπτης κενού ZW20-12(F) είναι τριστάσιο AC 50Hz εξωτερικό διακόπτη HV που χρησιμοποιείται κυρίως για αγροτικά και αστικά δίκτυα εξωτερικής διανομής 10 kV, ως ξεχωριστό και συνδυασμένο ρεύμα φορτίου,ρεύμα υπερφόρτωσης, βραχυκύκλωμα και άλλα παρόμοια σημεία.

Ολόκληρη η δομή του είναι τρισδιάστατος κοινός τύπος κιβωτίου, ο οποίος αποτελείται από μηχανισμό λειτουργίας, αγωγικό κύκλωμα, μονωτικό σύστημα, σφραγιστικό στοιχείο και περίβλημα.

Και υποστηρίζει τους αντίστοιχους έξυπνους τηλεχειριζόμενους τερματικούς σταθμούς για την κάλυψη των αναγκών των εφαρμογών αυτοματισμού διανομής.

· ZW20-12 (Z) Εξωτερικός ευφυής υψηλής τάσης AC True Air Breaker με λειτουργία μικρού μηνύματος GSM

· Συνδυασμός με ελεγκτή διαχωριστικού διακόπτη ZW20-12 (F) Εξωτερικός διαχωριστικός υψηλής τάσης AC πραγματικός διακόπτης αέρα.

Το γάντζο GW9 είναι ένα είδος ηλεκτρικού διακόπτη που χρησιμοποιείται για την απομόνωση τμήματος μιας υπερυψωμένης γραμμής μεταφοράς ενέργειας για συντήρηση ή επισκευή.όπως εκείνες που χρησιμοποιούνται από τις εταιρείες παροχής ηλεκτρικής ενέργειας για τη μετάδοση ηλεκτρικής ενέργειας σε μεγάλες αποστάσεις.

Η ράβδος του γάντζου τοποθετείται σε μια κεφαλική δομή, όπως ένας πύργος μεταφοράς ή ένας στύλος, και έχει σχεδιαστεί για να αντέχει στις σκληρές περιβαλλοντικές συνθήκες που συναντούνται στα εξωτερικά ηλεκτρικά συστήματα.Διαθέτει κάθετη, ή προς τα πάνω και προς τα κάτω, κίνηση για την ανάκτηση ή την απόσβεση των επαφών των διακόπτες, οι οποίες συνήθως είναι κατασκευασμένες από χαλκό ή άλλα αγωγικά υλικά.

Η ράβδος γάντζου έχει σχεδιαστεί για να παρέχει μια ορατή διακοπή στην γραμμή μεταφοράς, επιτρέποντας στο προσωπικό συντήρησης να εργάζεται με ασφάλεια στην γραμμή χωρίς κίνδυνο ηλεκτροπληξίας ή βλάβης στον εξοπλισμό.Χρησιμοποιείται συχνά σε συνδυασμό με άλλες διατάξεις ασφαλείας, όπως οι διακόπτες γείωσης και οι συσσωρευτές συρρίκνωσης, για την προστασία του ηλεκτρικού συστήματος και των ανθρώπων που εργάζονται σε αυτό.

Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.



Χαρακτηριστικά του ελεγκτή:

Οι έξυπνοι τερματικοί ελεγκτές έχουν λειτουργίες όπως προστασία, αυτόματο έλεγχο, επιθεώρηση/ερωτήσεις, επικοινωνία και διαχείριση λογισμικού.

1.Συμπληρωματική λειτουργικότητα:

• Εφαρμόζει τέλεια διάφορες λειτουργίες όπως προστασία κυκλωμάτων, τηλεχειριστήριο, συναγερμό και τηλεπαρακολούθηση.

2.Κατώτατο κόστος και πρακτικότητα:

• Δεν απαιτείται επένδυση σε υλικό επικοινωνίας στα δίκτυα GSM.

3Πολλαπλά μέτρα ασφαλείας:

• Χρησιμοποιήστε επιλεγμένα κινητά τηλέφωνα, κρυπτογράφηση πληροφοριών, επαλήθευση κωδικού πρόσβασης και άλλα μέτρα ασφαλείας.

• Η μονάδα GSM μπορεί να καθορίσει έναν αριθμό κινητού και να δέχεται μόνο εντολές από το συνδεδεμένο τηλέφωνο.

• Τα μηνύματα επικοινωνίας για το τηλεχειριστήριο και άλλες εντολές κρυπτογραφούνται.

• Ακολουθεί μια προεπιλεγμένη μέθοδο τηλεχειρισμού επιβεβαίωσης-εκτέλεσης-επιβεβαίωσης για να διασφαλίσει την ασφάλεια του ελέγχου του συστήματος και να αποτρέψει λάθη.

4.Εύκολη ρύθμιση συστήματος:

• Δεν χρειάζεται να εγκατασταθούν καμιά γραμμή επικοινωνίας ή γραμμές απάτης επικοινωνίας.

• Απλώς εγκαταστήστε σωστά τον έξυπνο τερματικό παρακολούθησης SMS, εισάγετε την κάρτα SIM, ορίστε τον καθορισμένο αριθμό κινητού τηλεφώνου και το σύστημα θα ξεκινήσει να λειτουργεί.

5Παρακολούθηση κινητών οπουδήποτε και οποτεδήποτε.

• Η παρακολούθηση και η προβολή σε πραγματικό χρόνο μπορούν να γίνουν σε οποιαδήποτε τοποθεσία με σήμα, χωρίς να χρειάζεται προσωπικό για την παρακολούθηση.



Εφαρμογή:

1.Αποσυνδέοντας διακόπτη και διακόπτη επαφής: Ο διακόπτης ZW20-12 ((F) μπορεί να χρησιμοποιηθεί ως διακόπτης αποσυνδέσεως ή διακόπτης επαφής στη διαμόρφωση δακτυλικού δικτύου συστημάτων διανομής ενέργειας.Επιτρέπει το άνοιγμα και το κλείσιμο των κυκλωμάτων κατά τη διάρκεια συντήρησης ή σε συνθήκες βλάβης.

2.Αυτόματη συσκευή διακόπτη: χρησιμεύει ως αυτόματη συσκευή διακόπτη, επιτρέποντας την υλοποίηση της μετατόπισης φορτίου στη διαμόρφωση δίκτυου δακτυλίου.Αυτό το χαρακτηριστικό βελτιώνει την ευελιξία και την αποτελεσματικότητα της διανομής ενέργειας.

3.Μετακόπτης ορίων: Στις γραμμές υποκαταστήματος της τροφοδοσίας, ο διακόπτης κύκλου ZW20-12(F) μπορεί να λειτουργήσει ως διακόπτης ορίων ή "παρουσιαστής"." Βοηθά στην παρακολούθηση και την προστασία της γραμμής του κλάδου από σφάλματα και ανώμαλες συνθήκες.

4Επανακλείστης και διαχωριστής: Ο διακόπτης μπορεί να λειτουργεί ως επανακλείστης και διαχωριστής σε εναέρια δίκτυα διανομής.Επαναφέρει αυτόματα το ρεύμα μετά από προσωρινά σφάλματα και απομονώνει τα ελαττωματικά τμήματα για να ελαχιστοποιήσει την επίδραση των διακοπών.

5Δίκτυα διανομής: Αυτός ο διακόπτης είναι κατάλληλος για εξωτερικά δίκτυα διανομής όπου η ισχύς υψηλής τάσης διανέμεται σε πολλαπλές τοποθεσίες.Βοηθά στην εξασφάλιση αξιόπιστης και ασφαλούς λειτουργίας διακόπτοντας τα ρεύματα σφάλματος και απομονώνοντας τα ελαττωματικά τμήματα του δικτύου.
6Σιδηρόδρομοι: Αυτός ο διακόπτης τροχιάς χρησιμοποιείται σε εξωτερικά συστήματα υψηλής τάσης που σχετίζονται με την ηλεκτροδότηση των σιδηροδρόμων.συμπεριλαμβανομένων των εναέριων συστημάτων αλυσίδας και των υποσταθμών έλξης.


Δομή:

1Η συσκευή προστασίας και παρακολούθησης του ρελέ με βάση μικρουπολογιστή είναι ένα τεχνολογικά προηγμένο σύστημα που λειτουργεί ως κεντρικός ελεγκτής για το σύστημα διακόπτη.Χρησιμοποιώντας την προηγμένη τεχνολογία μικρουπολογιστώνΗ συσκευή αυτή διαδραματίζει καθοριστικό ρόλο στην εξασφάλιση της ασφάλειας και της αξιοπιστίας του ηλεκτρικού συστήματος στο οποίο ενσωματώνεται.
2Ο ελεγκτής έχει σχεδιαστεί ειδικά για να αντέχει σε διάφορες περιβαλλοντικές συνθήκες και είναι εξοπλισμένος με ισχυρή αντοχή στις καιρικές συνθήκες.Αυτό το χαρακτηριστικό του επιτρέπει να λειτουργεί αξιόπιστα σε σκληρές καιρικές συνθήκες, όπως ακραίες θερμοκρασίεςΤο ελεγκτικό σύστημα είναι επίσης κατασκευασμένο με προστασία από συμπύκνωση.διασφάλιση της λειτουργικότητάς του ακόμη και σε υγρό ή υγρό περιβάλλον όπου η υγρασία μπορεί να αποτελεί πρόβλημα.
4Για την εγκαθίδρυση ασφαλούς και αξιόπιστης σύνδεσης, ο ελεγκτής συνδέεται με το σώμα του διακόπτη χρησιμοποιώντας συνδέσμους αεροπορικής χρήσης.καθιστώντας τους μια ιδανική επιλογή για κρίσιμες εφαρμογές όπως η προστασία και η παρακολούθηση του ρελέ.Οι συνδέσεις αυτές εξασφαλίζουν την ορθή επικοινωνία και λειτουργικότητα μεταξύ του ελεγκτή και του διακόπτη, βελτιώνοντας τη συνολική απόδοση και την αξιοπιστία του συστήματος.
5Ο ελεγκτής υπερέχει στην αξιοπιστία της σύνδεσης, ελαχιστοποιώντας τον κίνδυνο απώλειας ή διακοπής του σήματος, εξασφαλίζοντας συνεχή και αδιάκοπη επικοινωνία μεταξύ του ελεγκτή και του διακόπτη,που είναι ζωτικής σημασίας για την ορθή λειτουργία του συστήματος προστασίας και παρακολούθησης του ρελέ6.Με τη διατήρηση υψηλού επιπέδου προστασίας, ο ελεγκτής διασφαλίζει την ακεραιότητα και την ακρίβεια των λειτουργιών προστασίας και παρακολούθησης του ρελέ,την πρόληψη τυχόν πιθανών σφαλμάτων ή αποκλίσεις που θα μπορούσαν να θέσουν σε κίνδυνο τη συνολική ασφάλεια του ηλεκτρικού συστήματος.

Κατάσταση:

1Ο αυτόματος διακόπτης κυκλώματος κενού ZW20-12(F) έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε ευρύ εύρος θερμοκρασίας αέρα, από -40 °C έως +70 °C.Αυτή η ανοχή θερμοκρασίας εξασφαλίζει ότι ο διακόπτης μπορεί να λειτουργεί αποτελεσματικά σε διάφορες κλιματικές συνθήκες.

2Ο διακόπτης είναι κατάλληλος για εγκατάσταση σε υψόμετρα που δεν υπερβαίνουν τα 3000 μέτρα πάνω από την επιφάνεια της θάλασσας.

3Ο διακόπτης κυκλώματος ZW20-12 ((F) είναι κατασκευασμένος για να αντέχει στη μόλυνση του αέρα που προκαλείται από σκόνη, καπνό, διαβρωτικά αέρια, ατμό ή αλατιστικό ψεκασμό.Έχει σχεδιαστεί για να ανταποκρίνεται στα πρότυπα της κατηγορίας IV επιπέδου μόλυνσης, διασφαλίζοντας ότι ο διακόπτης διατηρεί την ανθεκτικότητα και τη λειτουργία του ακόμη και σε δύσκολα και διαβρωτικά περιβάλλοντα.

4Με μέγιστη ανοχή της ταχύτητας του ανέμου 34 m/s (ισοδύναμη με 700 Pa στην επιφάνεια του κυλίνδρου), ο διακόπτης μπορεί να αντέξει ισχυρούς ανέμους χωρίς να διακυβεύεται η απόδοσή του ή η σταθερότητά του.Αυτή η αντίσταση της ταχύτητας του ανέμου εξασφαλίζει την αξιόπιστη λειτουργία του διακόπτη σε ακραίες καιρικές συνθήκες.

5Ο διακόπτης είναι σχεδιασμένος ώστε να ελαχιστοποιεί την επίδραση των εξωτερικών δονήσεων ή των κινήσεων του εδάφους στις επιδόσεις του.Η κατασκευή του και οι εσωτερικοί μηχανισμοί του είναι σχεδιασμένοι για να απορροφούν και να μειώνουν τις δονήσεις, διασφαλίζοντας ότι ο διακόπτης δεν επηρεάζεται από εξωτερικές διαταραχές.

6Ο διακόπτης κυκλώματος ZW20-12 ((F) έχει σχεδιαστεί για να περιορίζει την επαγόμενη ηλεκτρομαγνητική παρεμβολή (EMI) στο δευτερογενές σύστημα.,διασφάλιση ότι ο διακόπτης δεν παράγει υπερβολικές ηλεκτρομαγνητικές διαταραχές που θα μπορούσαν να επηρεάσουν τη λειτουργία άλλων συνδεδεμένων συσκευών.




Τεχνικές παραμέτρους:

ZW20-12 ((F)

GW9-10
