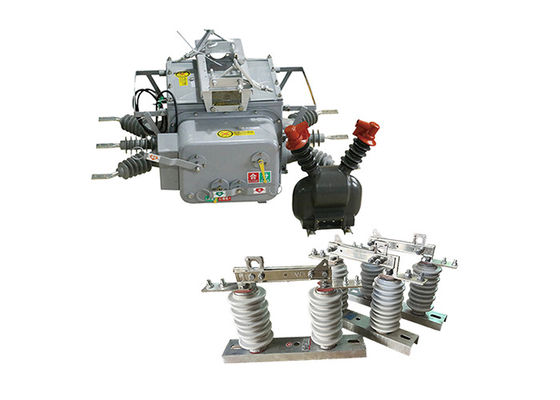

Βιομηχανικός διακόπτης οριακού φορτίου σειράς ZW20 με διακόπτη κυκλώματος κενού 1250A σταθερού τύπου

Βιομηχανικός διακόπτης οριακού φορτίου σειράς ZW20 με διακόπτη κυκλώματος κενού 1250A σταθερού τύπου


Περιγραφή του προϊόντος:

Ο διακόπτης κενού ορίου της σειράς ZW20 είναι ένας τύπος ηλεκτρικού διακόπτη που λειτουργεί σε περιβάλλον κενού.Έχει σχεδιαστεί για εφαρμογές μεσαίας τάσης και χρησιμοποιείται συνήθως σε συστήματα διανομής ενέργειας.

Ο διακόπτης κατασκευάζεται συνήθως με ένα ανθεκτικό και ανθεκτικό περίβλημα από υλικά υψηλής ποιότητας..

Ο διακόπτης κενού είναι το βασικό στοιχείο του διακόπτη.το περιβάλλον κενού εμποδίζει το σχηματισμό ηλεκτρικού τόξου κατά τη διάρκεια των εργασιών εναλλαγής.

Είναι εξοπλισμένο με μηχανισμό για το άνοιγμα και το κλείσιμο των επαφών.Ο μηχανισμός λειτουργίας εξασφαλίζει ομαλή και αξιόπιστη λειτουργία μετάβασης.

Ο διακόπτης κενού ορίου της σειράς ZW20 είναι διαθέσιμος σε διάφορες τάσεις και ρεύματα για να ταιριάζει στις διαφορετικές απαιτήσεις του συστήματος.Μπορεί να χειριστεί μεσαία επίπεδα τάσης που κυμαίνονται συνήθως από αρκετά κιλοβόλτ έως δεκάδες κιλοβόλτ.

Ο διακόπτης έχει υψηλή ικανότητα διακοπής για να διακόψει τα ρεύματα σφάλματος και να προστατεύσει το ηλεκτρικό σύστημα.Η ικανότητα διάσπασης προσδιορίζεται με βάση το μέγιστο ρεύμα σφάλματος που μπορεί να διακόψει με ασφάλεια ο διακόπτης χωρίς βλάβη.

Ορισμένα μοντέλα της σειράς ZW20 μπορεί να προσφέρουν προηγμένα χαρακτηριστικά ελέγχου και παρακολούθησης.παρέχοντας βελτιωμένη λειτουργικότητα και ευκολία λειτουργίας.

Η τεχνολογία κενού που χρησιμοποιείται στον διακόπτη εξασφαλίζει εξαιρετικές δυνατότητες σβήσεως τόξου, καθιστώντας την μια αξιόπιστη και ασφαλή λύση για εφαρμογές μεσαίας τάσης.Ο διακόπτης έχει σχεδιαστεί για να ανταποκρίνεται σε αυστηρά πρότυπα ασφάλειας και να παρέχει μακροχρόνια απόδοση με ελάχιστες απαιτήσεις συντήρησης.

Ο διακόπτης κενού ορίου της σειράς ZW20 είναι κατάλληλος για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων υποσταθμών διανομής ενέργειας, βιομηχανικών εγκαταστάσεων, εμπορικών κτιρίων και άλλων.Χρησιμοποιείται συνήθως για την αλλαγή φορτίου, προστασία από σφάλματα και απομόνωση σε ηλεκτρικά συστήματα μέσης τάσης.

Ο διακόπτης αποσύνδεσης GW9-10 είναι ένας φορητός, υψηλής τάσης ηλεκτρικός διακόπτης που χρησιμοποιείται για την απομόνωση ηλεκτρικών κυκλωμάτων για σκοπούς συντήρησης και επισκευής.Χρησιμοποιείται συνήθως σε συστήματα μεταφοράς και διανομής ισχύος μεσαίας έως υψηλής τάσης.

Ο εναέριος διακόπτης αποσύνδεσης έχει σχεδιαστεί για να είναι φορητός και μπορεί εύκολα να μεταφερθεί στην τοποθεσία όπου χρειάζεται.Συνήθως κυμαίνονται από λίγα κιλοβόλτ έως αρκετές εκατοντάδες κιλοβόλτ.

Ο διακόπτης χρησιμοποιείται για την απομόνωση τμήματος του συστήματος ηλεκτρικής ενέργειας για σκοπούς συντήρησης ή επισκευής.διευκολύνοντας τους χειριστές να γνωρίζουν την κατάσταση του κυκλώματος.

Ο ηλεκτρικός απομονωτής Loadbuster μπορεί να χρησιμοποιηθεί για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των κυκλωμάτων εναλλαγής και απομόνωσης, καθώς και για γείωση και απενεργοποίηση εξοπλισμού.Έχει σχεδιαστεί με στοιχεία ασφαλείας για την προστασία των χειριστών από ηλεκτρικούς κινδύνους., όπως μονωτικά υλικά που αποτρέπουν την τυχαία επαφή με ενεργά μέρη.

Ο διακόπτης είναι εύκολος στη χρήση και απαιτεί ελάχιστη εκπαίδευση για να λειτουργήσει. Έχει εναλλάξιμες λεπίδες που μπορούν εύκολα να αντικατασταθούν, επιτρέποντας μεγαλύτερη ευελιξία και ευελιξία.


Διπλή επίδραση της χρήσης όταν ο διακόπτης απομόνωσης σειράς GW9-10 μπορεί να χρησιμοποιηθεί με τους διακόπτες κυκλώματος κενού.


Χαρακτηριστικά του ελεγκτή:

Οι έξυπνοι τερματικοί ελεγκτές έχουν λειτουργίες όπως προστασία, αυτόματο έλεγχο, επιθεώρηση/ερωτήσεις, επικοινωνία και διαχείριση λογισμικού.

1.Συμπληρωματική λειτουργικότητα:

• Εφαρμόζει τέλεια διάφορες λειτουργίες όπως προστασία κυκλωμάτων, τηλεχειριστήριο, συναγερμό και τηλεπαρακολούθηση.

2.Κατώτατο κόστος και πρακτικότητα:

• Δεν απαιτείται επένδυση σε υλικό επικοινωνίας στα δίκτυα GSM.

3Πολλαπλά μέτρα ασφαλείας:

• Χρησιμοποιήστε επιλεγμένα κινητά τηλέφωνα, κρυπτογράφηση πληροφοριών, επαλήθευση κωδικού πρόσβασης και άλλα μέτρα ασφαλείας.

• Η μονάδα GSM μπορεί να καθορίσει έναν αριθμό κινητού και να δέχεται μόνο εντολές από το συνδεδεμένο τηλέφωνο.

• Τα μηνύματα επικοινωνίας για το τηλεχειριστήριο και άλλες εντολές κρυπτογραφούνται.

• Ακολουθεί μια προεπιλεγμένη μέθοδο τηλεχειρισμού επιβεβαίωσης-εκτέλεσης-επιβεβαίωσης για να διασφαλίσει την ασφάλεια του ελέγχου του συστήματος και να αποτρέψει λάθη.

4.Εύκολη ρύθμιση συστήματος:

• Δεν χρειάζεται να εγκατασταθούν καμιά γραμμή επικοινωνίας ή γραμμές απάτης επικοινωνίας.

• Απλώς εγκαταστήστε σωστά τον έξυπνο τερματικό παρακολούθησης SMS, εισάγετε την κάρτα SIM, ορίστε τον καθορισμένο αριθμό κινητού τηλεφώνου και το σύστημα θα ξεκινήσει να λειτουργεί.

5Παρακολούθηση κινητών οπουδήποτε και οποτεδήποτε.

• Η παρακολούθηση και η προβολή σε πραγματικό χρόνο μπορούν να γίνουν σε οποιαδήποτε τοποθεσία με σήμα, χωρίς να χρειάζεται προσωπικό για την παρακολούθηση.



 Εφαρμογή:


1.Αποσυνδέοντας διακόπτη και διακόπτη επαφής: Ο διακόπτης ZW20-12 ((F) μπορεί να χρησιμοποιηθεί ως διακόπτης αποσυνδέσεως ή διακόπτης επαφής στη διαμόρφωση δακτυλικού δικτύου συστημάτων διανομής ενέργειας.Επιτρέπει το άνοιγμα και το κλείσιμο των κυκλωμάτων κατά τη διάρκεια συντήρησης ή σε συνθήκες βλάβης.
2.Αυτόματη συσκευή διακόπτη: χρησιμεύει ως αυτόματη συσκευή διακόπτη, επιτρέποντας την υλοποίηση της μετατόπισης φορτίου στη διαμόρφωση δίκτυου δακτυλίου.Αυτό το χαρακτηριστικό βελτιώνει την ευελιξία και την αποτελεσματικότητα της διανομής ενέργειας.
3.Μετακόπτης ορίων: Στις γραμμές υποκαταστήματος της τροφοδοσίας, ο διακόπτης κύκλου ZW20-12(F) μπορεί να λειτουργήσει ως διακόπτης ορίων ή "παρουσιαστής"." Βοηθά στην παρακολούθηση και την προστασία της γραμμής του κλάδου από σφάλματα και ανώμαλες συνθήκες.
4Επανακλείστης και διαχωριστής: Ο διακόπτης μπορεί να λειτουργεί ως επανακλείστης και διαχωριστής σε εναέρια δίκτυα διανομής.Επαναφέρει αυτόματα το ρεύμα μετά από προσωρινά σφάλματα και απομονώνει τα ελαττωματικά τμήματα για να ελαχιστοποιήσει την επίδραση των διακοπών.



Δομή:

1.Προστασία και παρακολούθηση ρελέ μικρουπολογιστή: Ο διακόπτης ZW20-12 διαθέτει συσκευή προστασίας και παρακολούθησης ρελέ με βάση μικρουπολογιστή ως ελεγκτή του.Αυτή η προηγμένη τεχνολογία επιτρέπει την ακριβή και έξυπνη ανίχνευση σφαλμάτων, ανάλυση και έλεγχο, βελτιώνοντας τη συνολική απόδοση και την αξιοπιστία του διακόπτη.

2Αντοχή σε καιρικές συνθήκες και συμπύκνωση: Ο διακόπτης είναι σχεδιασμένος να αντέχει στις φυσικές καιρικές συνθήκες και συμπύκνωση.Ενσωματώνει ανθεκτικά υλικά και μέτρα προστασίας για να εξασφαλίσει αξιόπιστη λειτουργία ακόμη και σε σκληρές περιβαλλοντικές συνθήκες, βελτιώνοντας την αντοχή και τη μακροζωία του.

3.Συνδέση συνδετήρα αεροπορίας: Το μοντέλο κοινής ωφέλειας του διακόπτη ZW20-12 συνδέεται με το σώμα διακόπτη μέσω συνδετήρα αεροπορίας.Αυτός ο τύπος συνδέσμου προσφέρει ασφαλείς και αξιόπιστες συνδέσεις, ελαχιστοποιώντας τον κίνδυνο χαλαρών ή ελαττωματικών συνδέσεων και εξασφαλίζοντας σταθερή επικοινωνία και έλεγχο μεταξύ του ελεγκτή και του σώματος του διακόπτη.

4Υψηλή αξιοπιστία και επίπεδο προστασίας της σύνδεσης: Ο διακόπτης παρέχει καλή αξιοπιστία της σύνδεσης, εξασφαλίζοντας συνεπείς και ασφαλείς ηλεκτρικές συνδέσεις στο σύστημα.προσφέρει υψηλό επίπεδο προστασίας, προστατεύοντας τα εσωτερικά εξαρτήματα και τα ηλεκτρικά κυκλώματα από εξωτερικούς παράγοντες όπως σκόνη, υγρασία και φυσική βλάβη.

5.Αναλογικά κανάλια εισόδου: Ο ελεγκτής του διακόπτη κύκλου ZW20-12 περιλαμβάνει τέσσερα αναλογικά κανάλια εισόδου.ρεύμα φάσης CΗ παρακολούθηση σε πραγματικό χρόνο και η σύγκριση αυτών των τιμών με προκαθορισμένα κατώτατα όρια επιτρέπουν την ακριβή ανίχνευση σφαλμάτων και την κατάλληλη δράση.

6Ανίχνευση και επεξεργασία σφαλμάτων: Ο ελεγκτής παρακολουθεί συνεχώς τις ηλεκτρικές παραμέτρους και τις συγκρίνει με σταθερές τιμές για την ανίχνευση σφαλμάτων γραμμής.ο υπεύθυνος επεξεργασίας ξεκινά την αντίστοιχη επεξεργασία, όπως η ενεργοποίηση του διακόπτη ή η ενεργοποίηση μέτρων προστασίας, εξασφαλίζοντας αποτελεσματική και έγκαιρη

Περιβαλλοντικές συνθήκες:

Θερμοκρασία αέρα περιβάλλοντος: -40°C έως +70°C.

Υψόμετρο: όχι μεγαλύτερο από 3000 μέτρα πάνω από την επιφάνεια της θάλασσας.

Ο αέρας γύρω μπορεί να είναι μολυσμένος με σκόνη, καπνό, διαβρωτικά αέρια, ατμό ή αλμυρή ομίχλη.

Η ταχύτητα του ανέμου δεν πρέπει να υπερβαίνει τα 34m/s (ισοδύναμη με πίεση 700Pa στην κυλινδρική επιφάνεια).

Οι δονήσεις ή η σεισμική δραστηριότητα από εξωτερικούς διακόπτες και εξοπλισμό ελέγχου μπορούν να παραμεληθούν.

Το εύρος της ηλεκτρομαγνητικής παρεμβολής που προκαλείται στο δευτερογενές σύστημα δεν υπερβαίνει τα 1,6 kV.




Τεχνικές παραμέτρους:

GW9-10
